什么是石英晶體振蕩器

這里晶振廠家先說一下什么是晶振：晶振也叫石英晶體振蕩器，是高精度和高穩定度的振蕩器，被廣泛應用于彩電、計算機、遙控器等各類振蕩 電路中，以及通信系統中用于頻率發生器、為數據處理設備產生 時鐘信號和為特定系統提供基準信號。一般來說晶振是沒有方向的，但晶振有分有源晶振跟無源晶振，有源晶振是有分方向的，但是大部份產品都是用的無源晶振。

晶振有正負極嗎

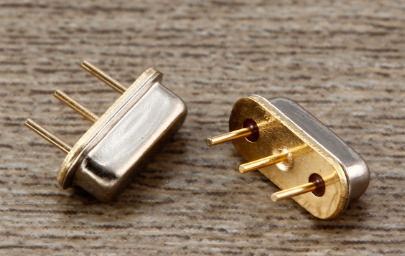

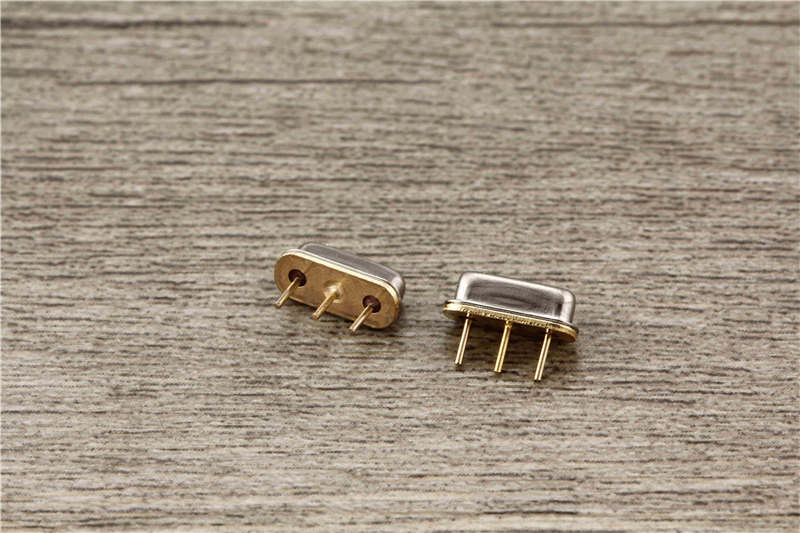

普通壓電無源石英晶體是一種無極性元件， 晶體內部本身只有經過加工的單一石英晶片，需要借助設計的電路才能產生振蕩信號，單晶振本身是無非發生振蕩的，插件的一般常規都是二個腳， 當然也會有三個腳的，中間那個腳一般用來接地，當然隨著晶振廠家技術的進步，后來有了四個腳的普通貼片諧振器 ，四個腳其實只要二個腳才是真正通電工作的，剩余兩個腳一個是懸空，一個是可以用來接地（可接可不接）。

有源石英晶體振蕩器是最少擁有最少4個腳的的型號，四個腳的用途是：一腳懸空，二腳接地，三腳接輸出，四腳接電壓，電壓也有分為以下幾種，1.8伏、2.5伏、3伏、3.3伏、3.8伏、5伏等電壓，振蕩器內部本身除了有加工過的壓電石英晶片外，還有有源振蕩器IC，以及電阻兩顆， 電容兩顆，有些會有一顆三級穩壓管等原件，插件的外觀體積比較大，但是隨著晶振廠家技術的發展，有源晶振體積也從最初的超大體積長20mm，寬11mm，到現在的2.5mm長，寬2.0mm的小尺時，有源晶振的英文單詞簡稱為Quartz crystaloscillator。

有源晶振的管腳

晶振廠家是這么來判斷晶振的：無源晶振兩個管腳可以任意；有源晶振根據封裝不同，管腳排列不同（打點的為1腳，逆時針看）， 有個點標記的為1腳，按逆時針（管腳向下）分別為2、3、4。 有源晶振通常的用法：一腳懸空，二腳接地，三腳接輸出，四腳接電壓。 方形有源晶振引|腳分布：

1、正方的，使用DIP-8封裝，打點的是1腳。1腳NC;4腳GND; 5腳Output;8腳VCC

2、長方的，使用DIP-14封裝，打點的是1腳。1腳NC;7腳GND;8腳Output;14腳VCC。
