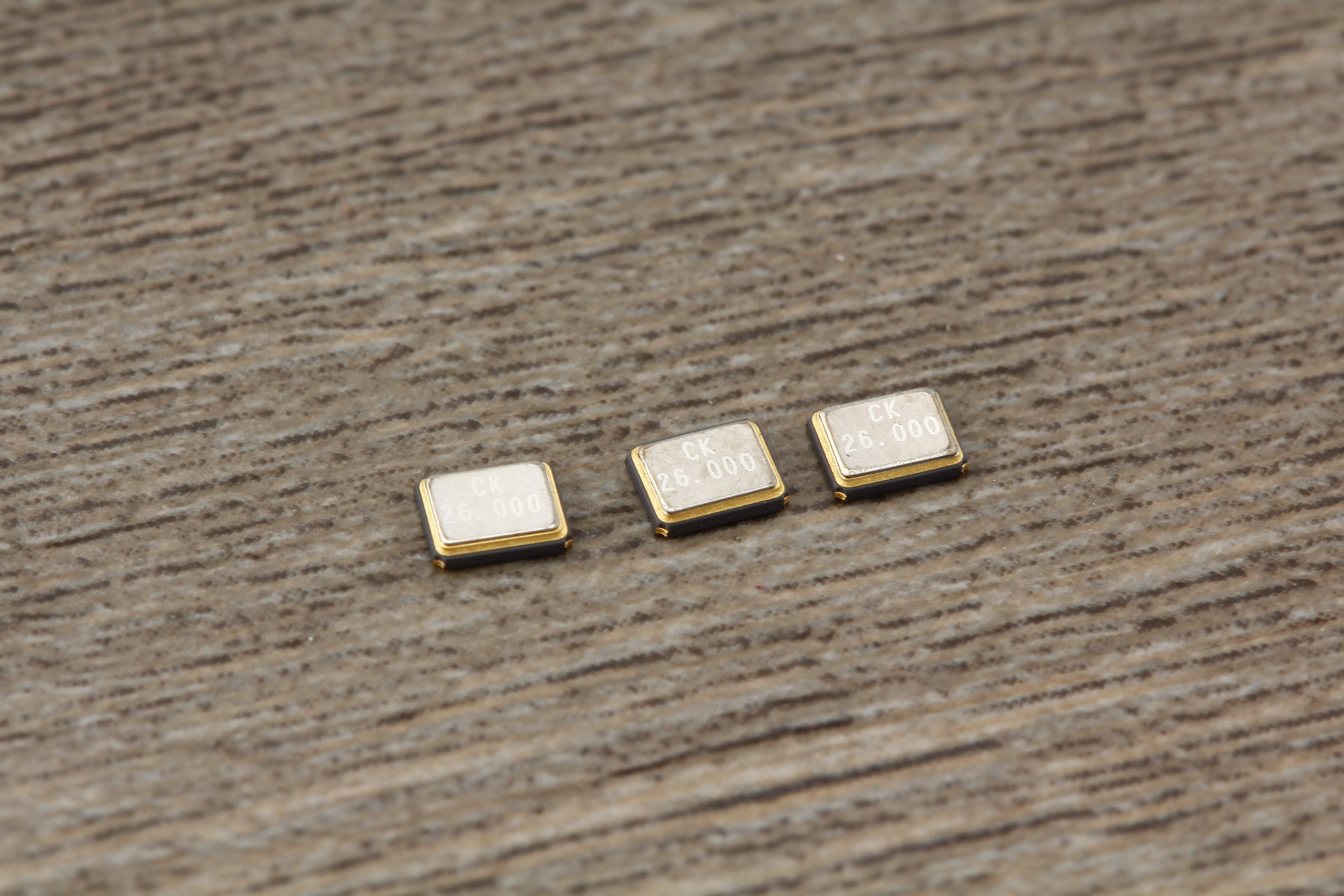

晶振 的老搭檔負載電容分為C1和 C2兩個貼片電容，負載電容的作用就是消減其他雜波所帶來的干擾，從而提高電路的穩定性。大家在選擇負載電容時，可以按照電容的具體大小計算公式是 (C1*C2)/(C1+C2)+6.24。這個計算公式只是一種方法知道電容的大小，但是最好按照晶振 廠家所配對好的負載電容值，這樣會減少很多其他干擾。

晶振都有各自的特性，還是要結合實現來判斷電容的大小值。在兩者內，C1和C2值越低越好。最好 C2值大于C1值，C2值偏大雖有利于振蕩器的穩定，比較常用的取值是 15p-30p 之間。

在實際電路中，也可以通過示波器觀察振蕩波形來判斷振蕩器是否工作在最佳狀態。示波器在觀察振蕩波形時，觀察OSCO管腳(Oscillator output)，應選擇 100MHz帶寬以上的示波器探頭，這種探頭的輸入阻抗高，容抗小，對振蕩波形相對影響小。(由于探頭上一般存在10～ 20pF的電容，所以觀測時，適當減小在OSCO管腳的電容可以獲得更接近實際的振蕩波形)。工作良好的振蕩波形應該是一個漂亮的正弦波，峰峰值應該大于電源電壓的 70%。若峰峰值小于70%，可適當減小OSCI及 OSCO 管腳上的外接負載電容。反之，若峰峰值接近電源電壓且振蕩波形發生畸變，則可適當增加負載電容。

用示波器檢測OSCI(Oscillator input)管腳，容易導致振蕩器停振，原因是：部分的探頭阻抗小不可以直接測試 ，可以用串電容的方法來進行測試 。如常用的4MHz石英晶體諧振器，通常廠家建議的外接負載電容為 10 ～30pF左右。若取中心值15pF，則 C1 ， C2各取30pF可得到其串聯等效電容值15pF 。同時考慮到還另外存在的電路板分布電容，芯片管腳電容，晶體自身寄生電容等都會影響總電容值，故實際配置 C1，C2時，可各取 20 ～ 15pF 左右。并且C1， C2 使用瓷片電容為佳。

對于晶振與負載電容的搭配關系，你有了清楚的認識了嗎？
