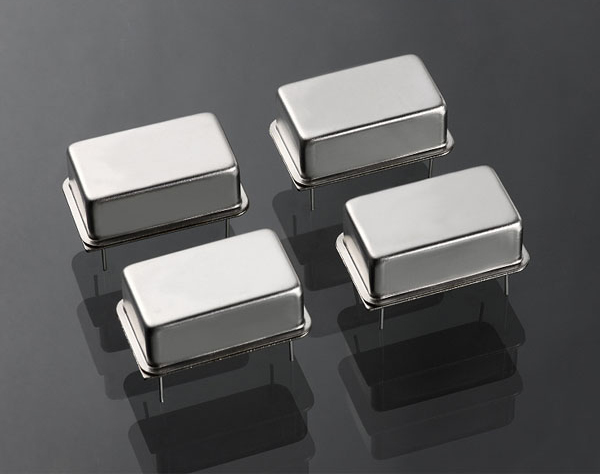

晶振全稱又叫Crystalz振蕩器 ，它就像人體的心臟，神圣又美麗，起著至關重要的一部分。晶振 的作用是為系統提供基本的時鐘信號。通常一個系統共用一個晶振，便于各部分保持同步。有些通訊系統的基頻和射頻使用不同的晶振，而通過電子調整頻率的方法保持同步。

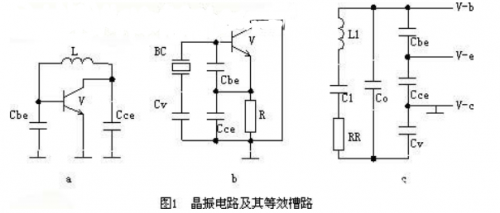

晶體Crystal一般采用如圖1a的電容三端式( 考畢茲) 交流等效振蕩電路;實際的晶振交流等效電路如圖1b ，其中 Cv是用來調節振蕩頻率，一般用變?nèi)荻O管加上不同的反偏電壓來實現，這也是壓控作分析整個振蕩槽路可知，利用Cv來改變頻率是有限的：決定振蕩頻率的整個槽路電容C=Cbe ，Cce，Cv三個電容串聯后和Co 并聯再和 C1串聯?？梢钥闯觯?/span>C1越小，Co越大， Cv 變化時對整個槽路電容的作用就越小。因而能“壓控”的頻率范圍也越小。實際上，由于 C1 很小(1E-15量級)， Co 不能忽略 (1E-12量級，幾PF)。所以，Cv 變大時，降低槽路頻率的作用越來越小， Cv變小時，升高槽路頻率的作用卻越來越大。這一方面引起壓控特性的非線性，壓控范圍越大，非線性就越厲害。

另一方面，分給振蕩的反饋電壓(Cbe上的電壓) 卻越來越小，最后導致停振。通過晶振的原理圖你應該大致了解了晶振的作用以及工作過程了吧。采用諧波次數越高的晶振，其等效電容C1 就越小 ; 因此頻率的變化范圍也就越小。即使石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性，產品本身具有耐熱，耐振，耐撞擊等優良的耐環境特性，滿足無鉛焊接以及高溫回流溫度曲線要求，完全符合 AEC-Q200 標準。
